積算本数 |
天井面積 32 で1本
【住宅金融支援機構融資住宅の小屋裏換気基準】 |
製品構成 |
本体(プレート付)+三角冠用カバー |

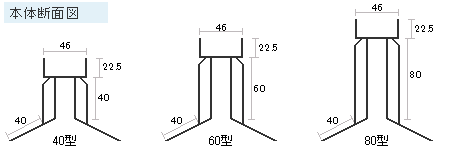

本体の高さ(サイズ) |
40型・60型・80型 (下図参照) |
本体の長さ |
900mm 450mmはオプション(40型) |
価格 |
14,000円(税込価格 15,400円) |
|
![三角冠用](zu1.gif) |
![三角冠用本体](s_hontai.gif) |
本体の高さ(サイズ)は垂木受け金具(強力棟など)の高さに合わせてご注文ください。 |
CADデータ ・ PDFファイル |
【注】 ダウンロードが出来ない場合 (Windows)→画像上でマウスの右ボタンをクリックし、「対象をファイルに保存」を選択して下さい。 |
三角冠断面図 |
本体・40型 |
本体・60型 |
本体・80型 |
![三角冠断面図](./dl_sankaku.gif) |
![DXF](../img/dl_dxf.gif)
![PDF](../img/dl_pdf.gif) |
![本体・40型](./dl_hon40.gif) |
![DXF](../img/dl_dxf.gif)
![PDF](../img/dl_pdf.gif) |
![本体・60型](./dl_hon60.gif) |
![DXF](../img/dl_dxf.gif)
![PDF](../img/dl_pdf.gif) |
![本体・80型](./dl_hon80.gif) |
![DXF](../img/dl_dxf.gif)
![PDF](../img/dl_pdf.gif) |
![施工手順1](se1_1.jpg)
【1】換気口を幅25mmで開ける。 |
![](../img/nextbot.gif) |
![施工手順2](se1_2.jpg)
【2】本体を取り付け、両端を 防水テープで止める。 |
![](../img/nextbot.gif) |
![施工手順3](se1_3.jpg)
【3】垂木を取り付ける。 |
![](../img/kuu.gif) |
![](../img/kuu.gif) |
![](../img/nextbot.gif) |
![施工手順4](se1_4.jpg)
【4】プレートを取り付ける。 (40型にはありません。) |
![](../img/nextbot.gif) |
![施工手順5](se1_5.jpg)
【5】カバーを取り付ける。 |
![](../img/nextbot.gif) |
![施工手順6](se1_6.jpg)
【6】棟瓦を施工して完成。 |
|
