屋根裏換気システム・青空

丸冠用
CADデータ ・ PDFファイル    施工手順
丸冠用
 仕様
 積算本数 天井面積 32で1本
【住宅金融公庫融資住宅の小屋裏換気基準】
 製品構成 本体(プレート付)+丸冠用カバー
 本体の高さ(サイズ) 80型  (40・60型は受注生産)   (下図参照)
 本体の長さ 900mm
450mmはオプション(40型・80型)
 備考 急勾配用もあります。(1,000円アップ)
各サイズ、防火ダンパー付にできます。
 価格 14,700円(税込)
丸冠用

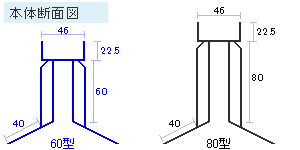

丸冠用本体
本体の高さ(サイズ)は垂木受け金具(強力棟など)の高さに合わせてご注文ください。

40型・60型は受注生産品です。


 CADデータ ・ PDFファイル 【注】 ダウンロードが出来ない場合 (Windows)→画像上でマウスの右ボタンをクリックし、「対象をファイルに保存」を選択して下さい。
三角冠断面図 本体・40型 本体・60型 本体・80型
丸冠断面図 DXF

PDF
本体・40型 DXF

PDF
本体・60型 DXF

PDF
本体・80型 DXF

PDF


 施工手順 (三角冠用・丸冠用は共通です)
施工手順1
【1】換気口を幅25mmで開ける。



施工手順2
【2】本体を取り付け、両端を
防水テープで止める。



施工手順3
【3】垂木を取り付ける。



施工手順4
【4】プレートを取り付ける。
(40型にはありません。)



施工手順5
【5】カバーを取り付ける。



施工手順6
【6】棟瓦を施工して完成。
